西安机电抗震支架设计说明

来源:西安桥架发布时间:2019-12-09 14:07:5443 次浏览

在中国,建筑物及其附属结构的防震抗震已经刻不容缓,对建筑机电抗震设计须迅速提高认识,这对于建筑物的抗震减灾起到极为重要的作用和意义!

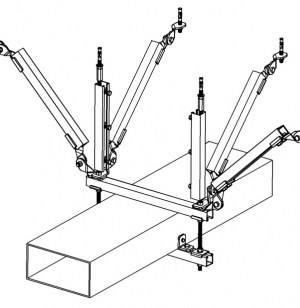

矩形风管抗震支架示意图

矩形桥架抗震支架示意图

水管抗震支架示意图

参考规范: GB50981-2014《建筑机电工程抗震设计规范》。

参考图集:16D707-1《 建筑电气设施抗震安装》。暖通专业

为防止地震时风管系统及空调管道系统失效及跌落造成人员伤亡及财产损失,根据根据《建筑抗震设计规范》(GB50011-2010)第1.0.2条、第3.7.1条及《建筑机电工程抗震设计规范》(GB50981-2014)第1.0.4及5.1.4条为强制性条文,应对机电管线系统进行抗震加固。本项目所有直径大于0.7m的圆形风管系统;所有截面积大于0.38m2的矩形风管;大于DN65的所有空调水管都应设置抗震支吊架,且此项目抗震支吊架产品需通过FM认证,与混凝土、钢结构、木结构等须采取可靠的锚固形式。抗震支吊架的设置原则为:风管的侧向支撑最大间距9米,纵向支撑最大间距18米,(为保证抗震系统的整体安全性,对长度低于300mm的吊杆,也建议进行适当的补强),具体深化设计由专业公司完成,最终间距根据现场实际情况在深化设计阶段确定。所有产品需满足《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015。

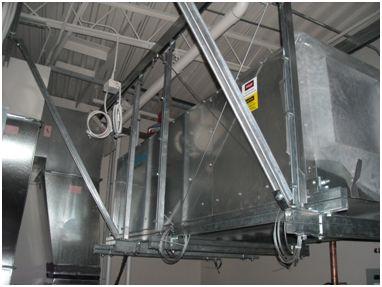

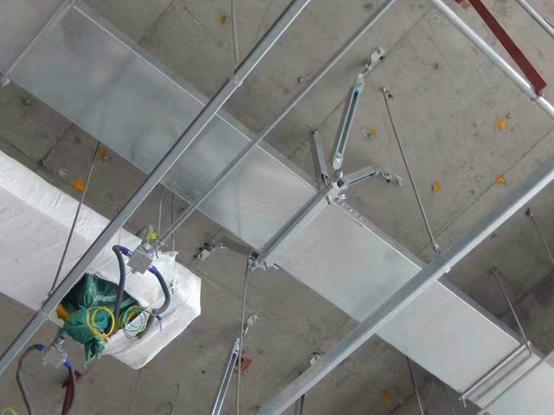

风管抗震支架现场图片

安装示意图如下:

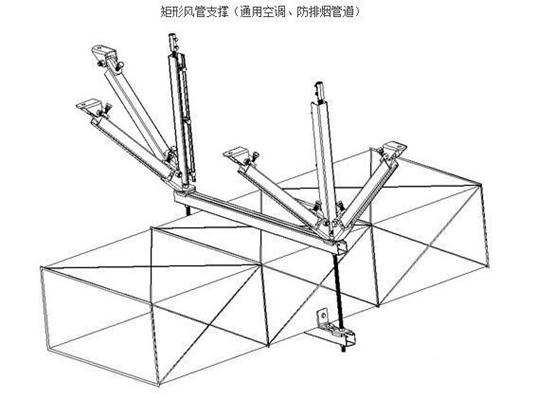

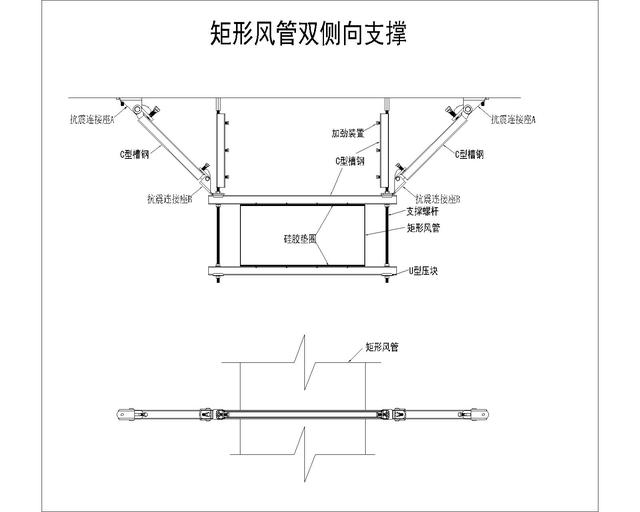

矩形风管双侧向支撑

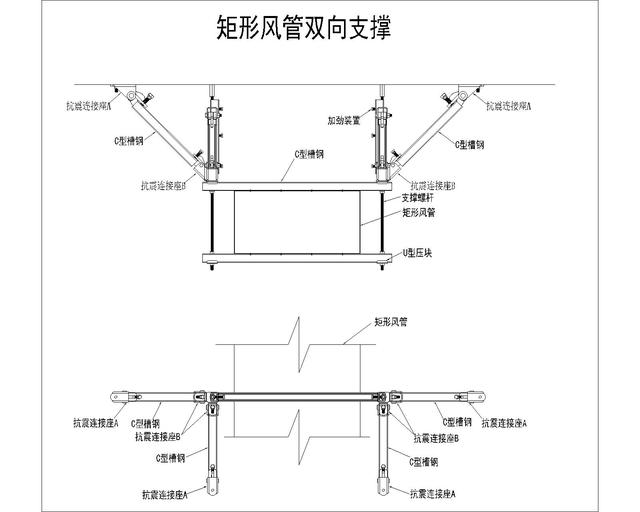

矩形风管双向支撑

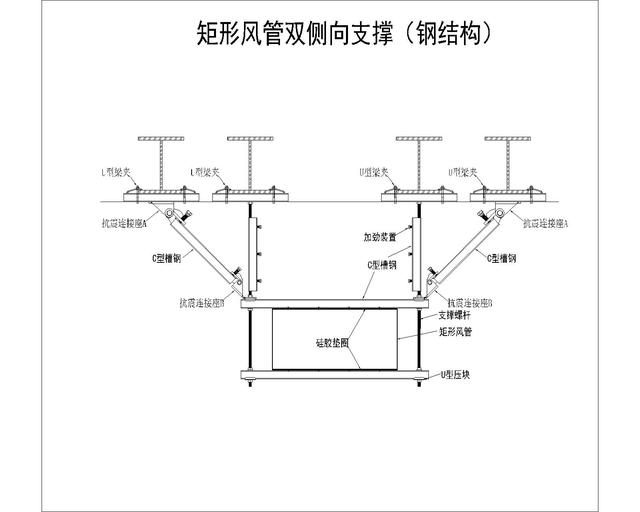

矩形风管双侧向支撑(钢结构)

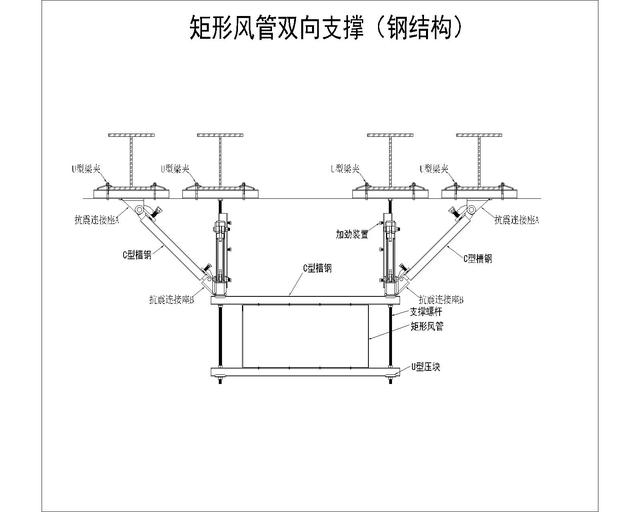

矩形风管双向支撑(钢结构)给排水专业

为防止地震时给排水管道系统及消防管道系统失效或跌落造成人员伤亡及财产损失,根据《建筑抗震设计规范》(GB50011-2010)第1.0.2条、第3.7.1条及《建筑机电工程抗震设计规范》(GB50981-2014)第1.0.4条等强制性条文,应对机电管线系统进行抗震加固。本项目对直径≥DN65的管道设置抗震支吊架,且此项目抗震支吊架产品需通过FM认证,与混凝土、钢结构、木结构等须采取可靠的锚固形式,具体深化设计由专业公司完成。抗震支吊架的设置原则为:新建工程刚性管道侧向抗震支撑最大设计间距12米,纵向抗震支撑最大设计间距24米,柔性管道上述参数减半;(为保证抗震系统的整体安全性,对长度低于300mm的吊杆,也建议进行适当的补强);最终间距根据现场实际情况在深化设计阶段确定。所有产品需满足《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015。

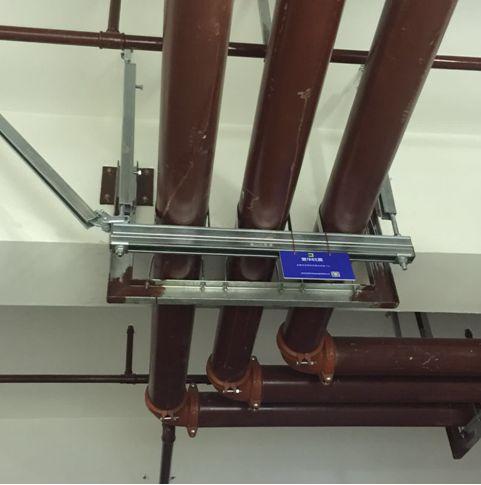

水管抗震支架现场图片

安装示意图如下:

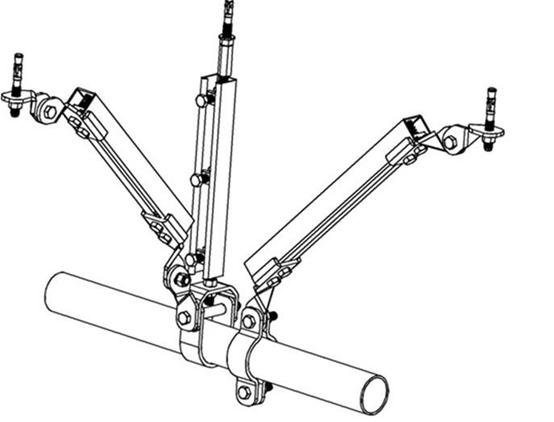

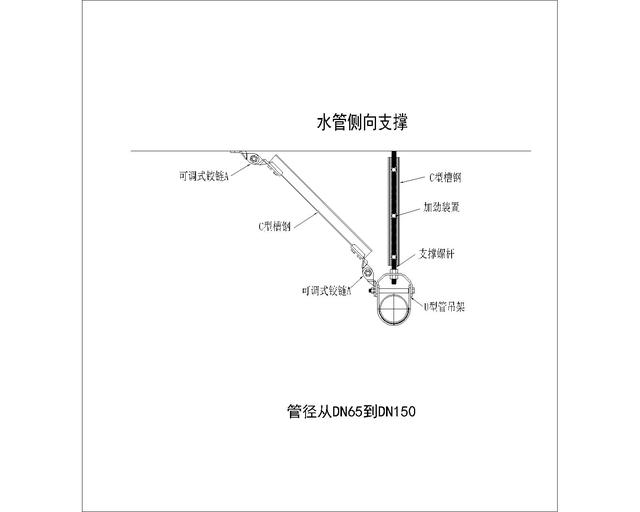

水管侧向支撑

水管侧向支撑

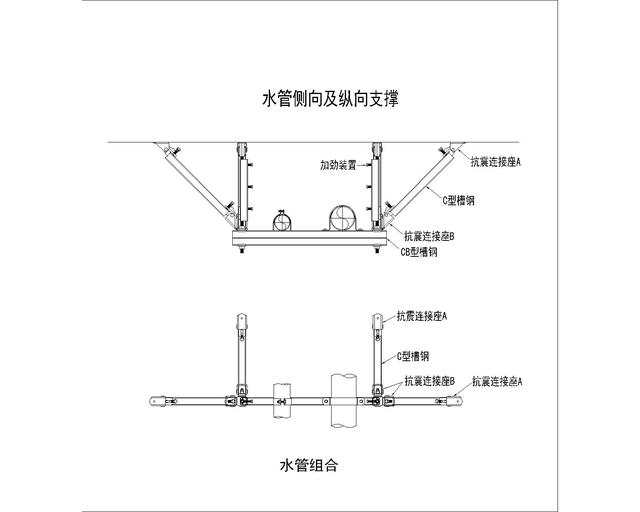

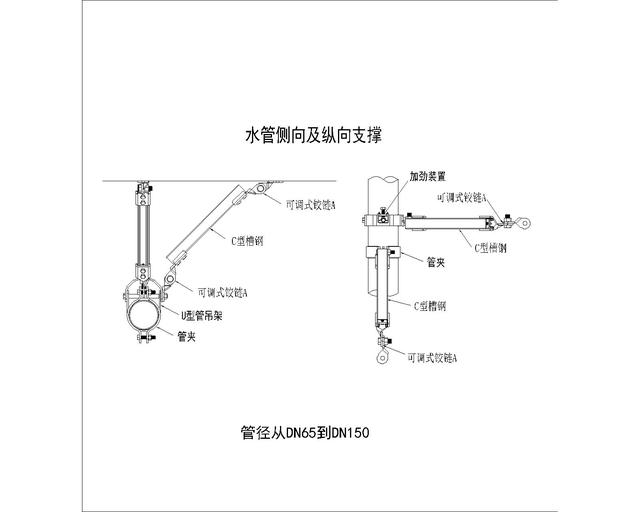

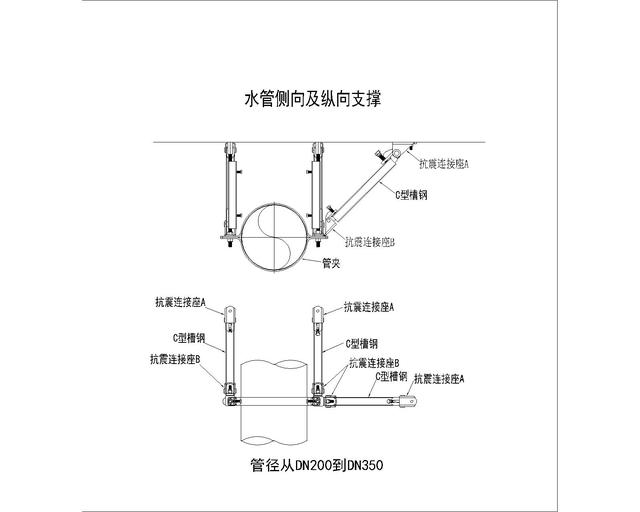

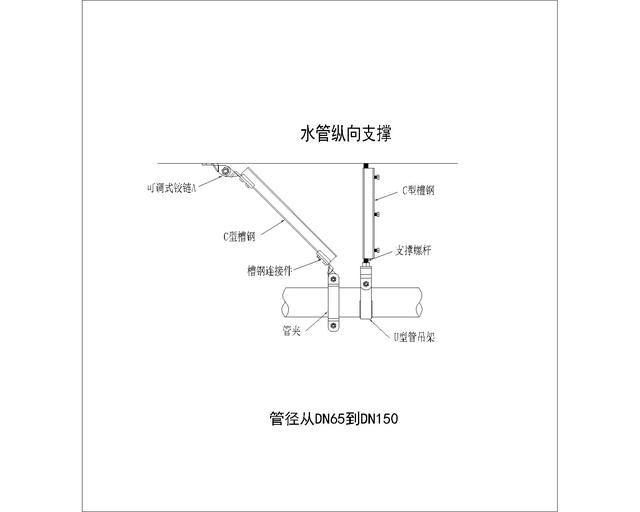

水管侧向及纵向支撑

水管侧向及纵向支撑

水管侧向及纵向支撑

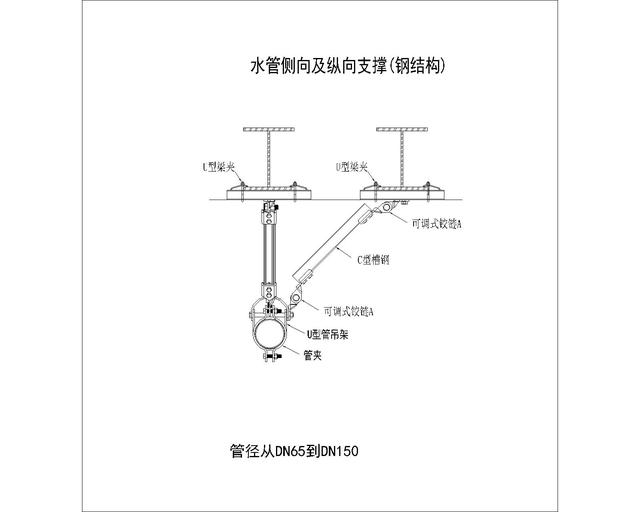

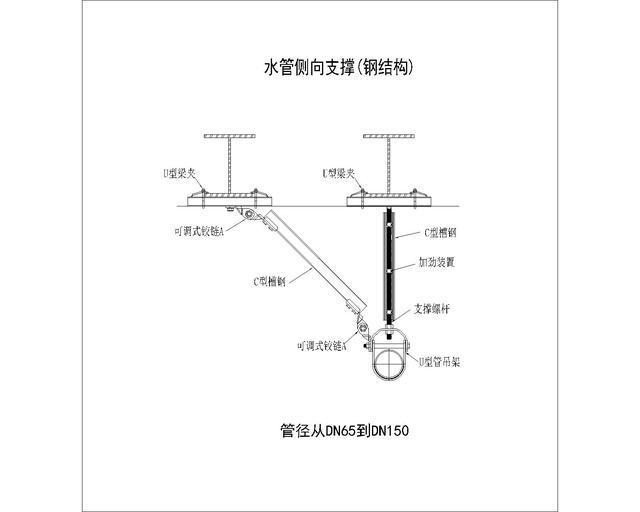

水管侧向支撑(钢结构)

水管侧向支撑(钢结构)电气专业

为防止地震时电力系统失效、短路及起火造成人员伤亡及财产损失,根据《建筑抗震设计规范》(GB50011-2010)第1.0.2条、第3.7.1条及《建筑机电工程抗震设计规范》(GB50981-2014)1.0.4及7.4.6条为强制性条文,应对机电管线系统进行抗震加固。本项目重力超过1.8kN的设备;内径大于等于DN60mm的电气配管;15Kg/m或以上的电缆桥架、电缆梯架、电缆线盒、母线槽都应设置抗震支吊架,且此项目抗震支吊架产品需通过FM认证,与混凝土、钢结构、木结构等须采取可靠的锚固形式。抗震支吊架的设置原则为:刚性电力线管侧向支撑最大间距为12m,非刚性电力线管侧向支撑最大间距为6m,刚性电力线管纵向支撑最大间距为24m,非刚性电力线管纵向支撑最大间距为12m。(为保证抗震系统的整体安全性,对长度低于300mm的吊杆,也建议进行适当的补强)。具体深化设计由专业公司完成,最终间距根据现场实际情况在深化设计阶段确定。所有产品需满足《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015。

桥架抗震支架现场图片

安装示意图如下:

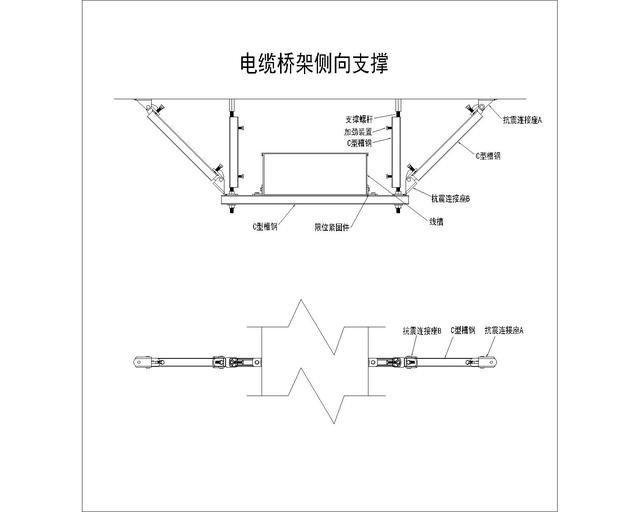

电缆桥架侧向支撑

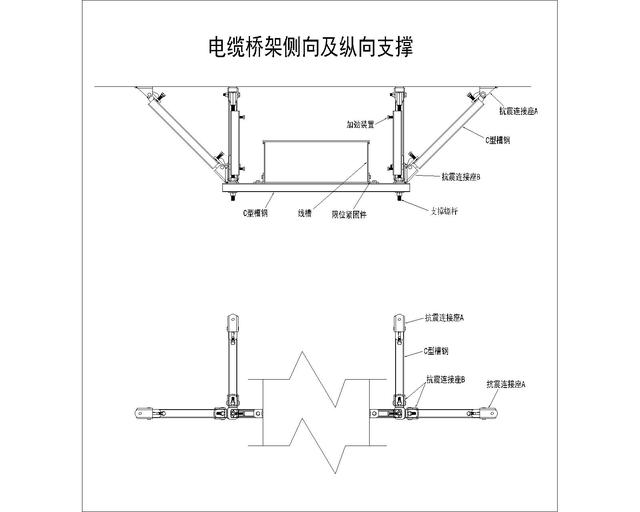

电缆桥架侧向及纵向支撑

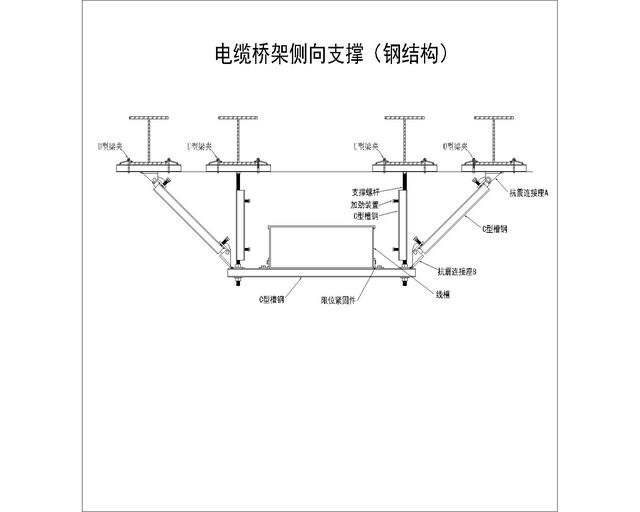

电缆桥架侧向支撑(钢结构)

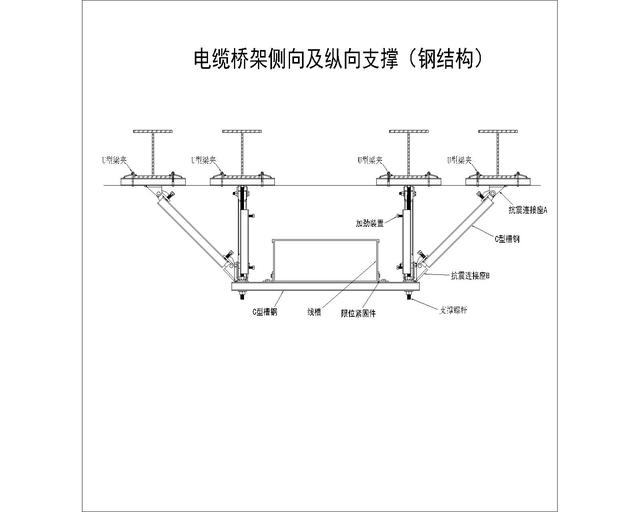

电缆桥架侧向及纵向支撑(钢结构)
